直流贯流风机的噪音控制需从设计、结构优化、运行环境等多维度入手，结合其 “低噪声先天优势” 的同时，针对性解决气流扰动、机械摩擦等噪声源。

​

一、优化风机结构设计，减少声源产生

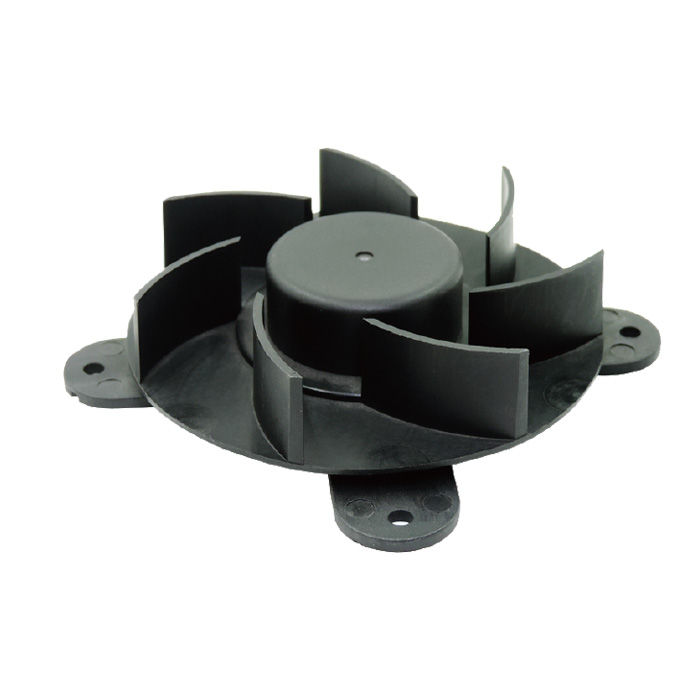

叶轮叶片参数优化
叶片形状与角度：采用弧形后向叶片（而非直叶片），减少气流与叶片的冲击角，降低 “涡流噪声”（气流分离形成涡流产生的高频噪声）。叶片安装角（与叶轮轴线的夹角）需通过流体仿真（如 CFD）调整，通常在 15°-30° 之间平衡风量与噪声。
叶片数量与间距：增加叶片数量（如从 16 片增至 24 片）并减小间距，可分散气流冲击力，避免周期性气流脉动叠加形成的 “离散噪声”；但需避免叶片过密导致风阻过大、风量下降。
叶轮两端平滑过渡：叶轮两端采用弧形倒角或流线型端盖，减少气流在叶轮边缘的湍流扰动，降低 “边缘噪声”。
蜗壳与导风结构匹配
蜗壳弧度设计：蜗壳（导风圈）的弧形曲线需与叶轮叶片的运动轨迹匹配（通常采用对数螺旋线），确保气流沿蜗壳内壁平稳流动，避免因 “气流撞击蜗壳” 产生的低频噪声。
蜗壳间隙控制：叶轮与蜗壳之间的间隙（通常 0.5-2mm）需均匀一致，间隙过大易导致气流泄漏形成涡流，过小则可能因装配误差引发机械摩擦，需通过精密模具加工保证公差。
电机与轴承选型
低噪声直流电机：选用无刷直流电机（BLDC）替代有刷电机，消除电刷与换向器摩擦产生的 “机械噪声”（有刷电机的摩擦噪声可达 40dB 以上，无刷电机可降至 30dB 以下）。
高精度轴承：采用含油轴承（适合低转速）或滚珠轴承（适合高转速），并加注低黏度润滑脂，减少轴承转动时的 “摩擦噪声”。轴承与叶轮轴的配合公差需控制在 H7/g6 级别，避免松动导致的振动噪声。
二、降低运行过程中的噪声传递
抑制振动传递
电机减振安装：在电机与风机外壳之间加装弹性减振垫（如硅胶垫、丁腈橡胶垫，厚度 2-5mm），或使用弹簧减振器，阻断电机振动向外壳传递的 “固体声”（振动通过结构传导放大为噪声）。
叶轮动平衡校正：叶轮生产后需通过动平衡机检测，确保不平衡量≤0.5g・cm（小型风机），避免高速旋转时因重心偏移产生的 “振动噪声”（转速越高，不平衡导致的噪声越明显）。
优化气流通道，减少湍流噪声
进 / 出风口平滑过渡：风机进风口避免直角或突然收缩的结构，可加装喇叭口形导流罩；出风口连接的风道采用渐变截面（避免突然扩大 / 缩小），减少气流在通道内的湍流扰动。
避免进排风干扰：进风口与出风口需保持距离（至少为叶轮直径的 1.5 倍），防止排出的气流回流至进风口形成 “气流短路”，引发紊乱噪声。
三、合理选择运行参数，匹配使用场景
控制转速在最优区间
直流贯流风机的噪声与转速呈正相关（转速提高 1 倍，噪声约增加 6-10dB），需在满足风量需求的前提下降低转速。例如：
家电场景（如空调）可通过变频控制，低负荷时降低转速；
电子设备散热可选择大直径叶轮（如 120mm）+ 低转速（1500rpm），替代小直径（80mm）+ 高转速（2500rpm），在风量相近时噪声降低 5-8dB。
适配负载阻力
风机若需连接滤网、长风道等负载，需确保其风压能克服阻力（避免 “喘振” 现象）。例如：加装高效滤网时，选择风压≥200Pa 的型号，防止气流在滤网前停滞形成涡流噪声。
四、附加降噪措施
声学材料包裹
在风机外壳内侧粘贴吸音棉（如聚氨酯泡沫，厚度 5-10mm），吸收高频气流噪声；
蜗壳采用阻尼涂层（如丁基橡胶），增加结构阻尼，减少振动辐射的低频噪声。
安装环境优化
避免风机与设备外壳刚性接触（如用减振支架固定），防止共振；
确保安装空间通风顺畅，避免风机周围有障碍物阻挡气流（障碍物会导致气流绕流产生湍流噪声）。
